Tabele

Tabele gwintów

Rozwiń

• Gwinty metryczne
• Drobnozwojne
• Calowe rurowe

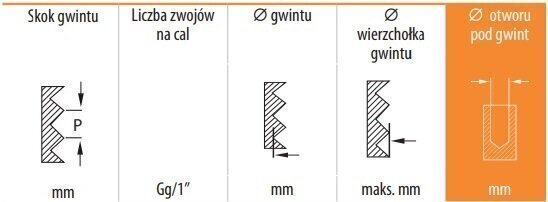

M	Skok	fi otwór max	fi otwór
M1	0.25	*0,774	0.75
M1,1	0.25	*0,874	0.85
M1,2	0.25	*0,974	0.95
M1,4	0.3	*1,128	1.1
M1,6	0.35	1.321	1.25
M1,8	0.35	1.521	1.45
M2	0.4	1.679	1.6
M2,2	0.45	1.838	1.75
M2,5	0.45	2.138	2.05
M3	0.5	2.599	2.5
M3,5	0.6	3.01	2.9
M4	0.7	3.422	3.3
M4,5	0.75	3.878	3.7
M5	0.8	4.334	4.2
M6	1	5.153	5
M7	1	6.153	6
M8	1.25	6.912	6.8
M9	1.25	7.912	7.8
M10	1.5	8.676	8.5
M11	1.5	9.676	9.5
M12	1.75	10.441	10.2
M14	2	12.21	12
M16	2	14.21	14
M18	2.5	15.744	15.5
M20	2.5	17.744	17.5
M22	2.5	19.744	19.5
M24	3	21.252	21
M27	3	24.252	24
M30	3.5	26.771	26.5
M33	3.5	29.771	29.5
M36	4	32.27	32
M39	4	35.27	35
M42	4.5	37.799	37.5
M45	4.5	40.799	40.5
M48	5	43.297	43
M52	5	47.297	47
M56	5.5	50.796	50.5
M60	5.5	54.796	54.5
M64	6	58.305	58
M68	6	62.305	62

M	fi wierzchołka	fi otwór
M2×0,25	*1,774	1.75
M2,2×0,25	*1,974	1.95
M2,3×0,25	2.071	2.05
M2,5×0,35	*2,184	2.15
M2,6×0,35	2.252	2.2
M3×0,35	*2,684	2.65
M3,5×0,35	*3,184	3.15
M4×0,35	*3,684	3.65
M4×0,5	3.599	3.5
M5×0,5	4.599	4.5
M6×0,5	5.599	5.5
M6×0,75	5.378	5.2
M6,5×0,75	5.924	5.8
M7×0,75	6.378	6.2
M8×0,5	7.599	7.5
M8×0,75	7.378	7.2
M8×1	7.153	7
M9×0,75	8.378	8.2
M9×1	8.153	8
M10×0,5	9.599	9.5
M10×0,75	9.378	9.2
M10×1	9.153	9
M10×1,25	8.912	8.8
M11×1	10.153	10
M12×0,75	11.378	11.2
M12×1	11.153	11
M12×1,25	10.912	10.8
M12×1,5	10.676	10.5
M13×1	12.153	12
M14×1	13.153	13
M14×1,25	12.912	12.8
M14×1,5	12.676	12.5
M15×1	14.153	14
M15×1,5	13.676	13.5
M16×1	15.153	15
M16×1,5	14.676	14.5
M18×1	17.153	17
M18×1,5	16.676	16.5
M18×2	16.21	16
M20×1	19.153	19
M20×1,5	18.676	18.5
M20×2	18.21	18
M22×1	21.153	21
M22×1,5	20.676	20.5
M22×2	20.21	20
M24×1	23.153	23
M24×1,5	22.676	22.5
M24×2	22.21	22
M25×1	24.153	24
M25×1,5	23.676	23.5
M26×1,5	24.676	24.5
M27×1,5	25.676	25.5
M27×2	25.21	25
M28×1,5	26.676	26.5
M28×2	26.21	26
M30×1	29.153	29
M30×1,5	28.676	28.5
M30×2	28.21	28
M32×1,5	30.676	30.5
M33×1,5	31.676	31.5
M33×2	31.21	31
M34×1,5	32.676	32.5
M35×1,5	33.676	33.5
M36×1,5	34.676	34.5
M36×2	34.21	34
M36×3	33.252	33
M38×1,5	36.676	36.5
M39×1,5	37.676	37.5
M39×2	37.21	37
M39×3	36.252	36
M40×1,5	38.676	38.5
M40×2	38.21	38
M40×3	37.252	37
M42×1,5	40.676	40.5
M42×2	40.21	40
M42×3	39.252	39
M45×1,5	43.676	43.5
M45×2	43.21	43
M45×3	42.252	42
M48×1,5	46.676	46.5
M48×2	46.21	46
M48×3	45.252	45
M50×1,5	48.676	48.5
M50×2	48.21	48
M50×3	47.252	47
M52×1,5	50.676	50.5
M52×2	50.21	50
M52×3	49.252	49
M63×1,5	61.676	61.5

G	Gg/1	fi gwintu	fi wierz.	fi otwór
G1/16″	28	7.723	6.843	6.8
G1/8″	28	9.728	8.848	8.8
G1/4″	19	13.157	11.89	11.8
G3/8″	19	16.662	15.395	15.25
G1/2″	14	20.955	19.172	19
G5/8″	14	22.911	21.128	21
G3/4″	14	26.441	24.658	24.5
G7/8″	14	30.201	28.418	28.25
G1″	11	33.249	30.931	30.75
G1 1/8″	11	37.897	35.579	35.5
G1 1/4″	11	41.91	39.592	39.5
G1 3/8″	11	44.323	42.005	41.9
G1 1/2″	11	47.803	45.485	45.25
G1 3/4″	11	53.746	51.428	51.1
2″	11	59.614	57.296	57
G2 1/4"	11	65.71	63.392	63.1
G2 1/2"	11	75.184	72.866	72.6
G2 3/4"	11	81.534	79.216	79.1
3″	11	87.884	85.566	85.5
G3 1/4"	11	93.98	91.662	91.5
G3 1/2"	11	100.33	98.012	98
G3 1/3"	11	106.68	104.362	104
4″	11	113.03	110.712	110.5

Tabele gwintów z podaną średnicą wałka i otworu (tokarki)

Rozwiń

• Metryczne
• Drobnozwojne
• Calowe
• Whitwortha BSW, BSF
• Zunifikowane
• Gwinty trapezowe

M	P [mm]	Otwór Ø min [mm]	Otwór Ø max [mm]	Wałek Ø min [mm]	Wałek Ø max [mm]
1	0.25	0.73	0.79	0.92	0.98
1.1	0.25	0.83	0.89	1.01	1.08
1.2	0.25	0.93	0.98	1.11	1.18
1.4	0.3	1.07	1.14	1.31	1.38
1.6	0.35	1.22	1.32	1.50	1.58
1.8	0.35	1.42	1.52	1.70	1.78
2	0.4	1.57	1.68	1.89	1.98
2.2	0.45	1.71	1.84	2.08	2.18
2.5	0.45	2.01	2.14	2.38	2.48
3	0.5	2.46	2.60	2.87	2.98
3.5	0.6	2.85	3.01	3.35	3.48
4	0.7	3.24	3.42	3.84	3.98
4.5	0.75	3.69	3.88	4.34	4.48
5	0.8	4.13	4.33	4.83	4.98
6	1	4.92	5.15	5.79	5.97
7	1	5.92	6.15	6.79	6.97
8	1.25	6.65	6.91	7.76	7.97
9	1.25	7.65	7.91	8.76	8.97
10	1.5	8.38	8.68	9.73	9.97
11	1.5	9.38	9.68	10.73	10.97
12	1.75	10.11	10.44	11.70	11.97
14	2	11.84	12.21	13.68	13.96
16	2	13.84	14.21	15.68	15.96
18	2.5	15.29	15.74	17.62	17.96
20	2.5	17.29	17.74	19.62	19.96
22	2.5	19.29	19.74	21.62	21.96
24	3	20.75	21.25	23.58	23.95
27	3	23.75	24.25	26.58	26.95
30	3.5	26.21	26.77	29.52	29.95
33	3.5	29.21	29.77	32.52	32.95
36	4	31.67	32.27	35.47	35.94
39	4	34.67	35.27	38.47	38.94
42	4.5	37.13	37.80	41.44	41.94
45	4.5	40.13	40.80	44.44	44.94
48	5	42.59	43.30	47.40	47.93
52	5	46.59	47.30	51.40	51.93
56	5.5	50.05	50.80	55.37	55.92
60	5.5	54.05	54.80	59.37	59.92
64	6	57.51	58.30	63.32	63.92
68	6	61.51	62.30	67.32	67.92

M	P [mm]	Otwór Ø min [mm]	Otwór Ø max [mm]	Wałek Ø min [mm]	Wałek Ø max [mm]
3	0.35	2.62	2.72	2.90	2.98
3.5	0.35	3.12	3.22	3.40	3.48
4	0.35	3.62	3.72	3.90	3.98
4	0.5	3.46	3.60	3.87	3.98
5	0.5	4.46	4.60	4.87	4.98
6	0.5	5.46	5.60	5.87	5.98
6	0.75	5.19	5.38	5.84	5.98
7	0.75	6.19	6.38	6.84	6.98
8	0.75	7.19	7.38	7.84	7.98
8	1	6.92	7.15	7.79	7.97
9	0.75	8.19	8.38	8.84	8.98
9	1	7.92	8.15	8.79	8.97
10	0.75	9.19	9.38	9.84	9.98
10	1	8.92	9.15	9.79	9.97
10	1.25	8.65	8.91	9.76	9.97
11	1	9.92	10.15	10.79	10.97
12	1	10.92	11.15	11.79	11.97
12	1.25	10.65	10.91	11.76	11.97
12	1.5	10.38	10.68	11.73	11.97
14	1	12.92	13.15	13.79	13.97
14	1.25	12.65	12.91	13.76	13.97
14	1.5	12.38	12.68	13.73	13.97
15	1	13.92	14.15	14.79	14.97
16	1	14.92	15.15	15.79	15.97
16	1.5	14.38	14.68	15.73	15.97
18	1	16.92	17.15	17.79	17.97
18	1.5	16.38	16.68	17.73	17.97
18	2	15.84	16.21	17.68	17.96
20	1	18.92	19.15	19.73	19.97
20	1.5	18.38	18.68	19.73	19.97
20	2	17.84	18.21	19.68	19.96
22	1	20.92	21.15	21.79	21.97
22	1.5	20.38	20.68	21.73	21.97
22	2	19.84	20.21	21.68	21.96
24	1	22.92	23.15	23.79	23.97
24	1.5	22.38	22.68	23.73	23.97
24	2	21.84	22.21	23.68	23.96
25	1.5	23.38	23.68	24.73	24.97
26	1.5	24.38	24.68	25.73	25.97
27	1.5	25.38	25.68	26.73	26.97
27	2	24.84	25.21	26.68	26.96
28	1.5	26.38	26.68	27.73	27.97
28	2	25.84	26.21	27.68	27.96
30	1.5	28.38	28.68	29.73	29.97
30	2	27.84	28.21	29.68	29.96
32	1.5	30.38	30.68	31.73	31.97
32	2	29.84	30.21	31.68	31.96
33	1.5	31.38	31.68	32.73	32.97
33	2	30.84	31.21	32.68	32.96
34	1.5	32.38	32.68	33.73	33.97
35	1.5	33.38	33.68	34.73	34.97
36	1.5	34.38	34.68	35.73	35.97
36	2	33.84	34.21	35.68	35.96
36	3	32.75	33.25	35.58	35.95
38	1.5	36.38	36.68	37.73	37.97
39	1.5	37.38	37.68	38.73	38.97
39	2	36.84	37.21	38.73	38.97
39	3	35.75	36.25	38.58	38.95
40	1.5	38.38	38.68	39.73	39.97
40	2	37.84	38.21	39.68	39.96
42	1.5	40.38	40.68	41.73	41.97
42	2	39.84	40.21	41.68	41.96
42	3	38.75	39.25	41.58	41.95
45	1.5	43.38	43.68	44.73	44.97
45	2	42.84	43.21	44.68	44.96
45	3	41.75	42.25	44.58	44.95
48	1.5	46.38	46.68	47.73	47.97
48	2	45.84	46.21	47.68	47.96
48	3	44.75	45.25	47.58	47.95
50	1.5	48.38	48.68	49.73	49.97
50	2	47.84	48.21	49.68	49.96
52	1.5	50.38	50.68	51.73	51.97
52	2	49.84	50.21	51.68	51.96
52	3	48.75	49.25	51.58	51.95
56	3	52.75	53.25	55.58	55.95
56	4	51.67	52.27	55.47	55.94
60	4	55.67	56.27	59.47	59.94
64	3	60.75	61.25	63.58	63.95
64	4	59.67	60.27	63.47	63.94
68	4	63.67	64.27	67.47	67.94
70	3	66.75	67.25	69.58	69.95
70	4	65.67	66.27	69.47	69.94
72	3	68.75	69.25	71.58	71.95
72	4	67.67	68.27	71.47	71.94
72	6	65.50	66.31	71.32	71.92
76	3	72.75	73.25	75.58	75.95
76	4	71.67	72.27	75.47	75.94
76	6	69.50	70.31	75.32	75.92
80	4	75.67	76.27	79.47	79.94
80	6	73.50	74.31	79.32	79.92
85	3	81.75	82.25	84.58	84.95
85	4	80.67	81.27	84.47	84.94
90	3	86.75	87.25	89.58	89.95
90	4	85.67	86.27	89.47	89.94
90	6	83.50	84.31	89.32	89.92
95	6	88.50	89.31	94.32	94.92
100	4	95.67	96.27	99.47	99.94
100	6	93.50	94.31	99.32	99.92
110	6	103.50	104.31	109.32	109.92
115	3	111.75	112.25	114.58	114.10
120	4	115.67	116.27	119.47	114.92
120	6	113.50	114.31	119.32	119.92

G	Skok 1"/P [mm]	P [mm]	Otwór Ø min [mm]	Otwór Ø max [mm]	Wałek Ø min [mm]	Wałek Ø max [mm]
1/16	28	0.907	6.56	6.84	7.51	7.72
1/8	28	0.907	8.57	8.85	9.51	9.73
1/4	19	1.337	11.45	11.89	12.91	13.16
3/8	19	1.337	14.95	15.39	16.41	16.66
1/2	14	1.814	18.63	19.17	20.67	20.95
5/8	14	1.814	20.59	21.13	22.63	22.91
3/4	14	1.814	24.12	24.66	26.16	26.44
7/8	14	1.814	27.88	28.42	29.92	30.20
1	11	2.309	30.29	30.93	32.89	33.25
1 1/8	11	2.309	34.94	35.58	37.54	37.90
1 1/4	11	2.309	38.95	39.59	41.55	41.91
1 1/2	11	2.309	44.84	45.48	47.44	47.80
1 3/4	11	2.309	50.79	51.43	53.39	53.75
2	11	2.309	56.66	57.30	59.25	59.61
2 1/4	11	2.309	62.75	63.39	65.28	65.71
2 1/2	11	2.309	72.23	72.87	74.75	75.18
2 3/4	11	2.309	78.58	79.22	81.10	81.53
3	11	2.309	84.93	85.57	87.45	87.88
3 1/2	11	2.309	97.37	98.01	99.90	100.33
4	11	2.309	110.07	110.71	112.60	113.03
4 1/2	11	2.309	122.77	123.41	125.30	125.73
5	11	2.309	135.47	136.11	138.00	138.43
5 1/2	11	2.309	148.17	148.81	150.70	151.13
6	11	2.309	160.87	161.51	163.40	163.83

Gwint	Skok 1"/P	Otwór Ø	Wałek Ø
BSW 1/8	40	2.55	3.09
BSW 3/16	24	3.7	4.66
BSF 3/16	32	4	4.76
BSW 1/4	20	5.1	6.24
BSF 1/4	26	5.3	6.25
BSW 5/16	18	6.5	7.82
BSF 5/16	22	6.8	7.83
BSW 3/8	16	7.9	9.4
BSF 3/8	20	8.3	9.41
BSW 7/16	14	9.25	10.98
BSF 7/16	18	9.7	10.99
BSW 1/2	12	10.5	12.56
BSF 1/2	16	11.1	12.57
BSW 9/16	12	12	14.14
BSF 9/16	16	12.7	14.16
BSW 5/8	11	13.5	15.72
BSF 5/8	14	14	15.73
BSW 3/4	10	16.4	18.89
BSF 3/4	12	16.75	18.89
BSW 7/8	9	19.25	22.1
BSF 7/8	11	19.75	22.11
BSW 1	8	22	25.27
BSF 1	10	22.75	25.28
BSW 1.1/8	7	24.75
BSW 1.1/4	7	27.75
BSW 1.1/2	6	33.5
BSW 1.3/4	5	39
BSW 2	4.1/2	44.5

Gwint	Skok	Rodzaj	Otwór Ø min [mm]	Otwór Ø max [mm]	Wałek Ø min [mm]	Wałek Ø max [mm]
No.0	80	UNF	1.18	1.31	1.43	1.51
No.1	64	UNC	1.42	1.58	1.74	1.84
No.1	72	UNF	1.47	1.61	1.75	1.84
No.2	56	UNC	1.69	1.87	2.07	2.17
No.2	64	UNF	1.76	1.91	2.07	2.17
No.3	48	UNC	1.94	2.15	2.38	2.50
No.3	56	UNF	2.02	2.20	2.39	2.50
No.4	40	UNC	2.16	2.39	2.69	2.82
No.4	48	UNF	2.27	2.46	2.71	2.83
No.5	40	UNC	2.49	2.70	3.03	3.15
No.5	44	UNF	2.55	2.74	3.04	3.16
No.6	32	UNC	2.64	2.90	3.33	3.48
No.6	40	UNF	2.82	3.02	3.36	3.48
No.8	32	UNC	3.30	3.53	3.99	4.14
No.8	36	UNF	3.40	3.61	4.01	4.15
No.10	24	UNC	3.68	3.94	4.62	4.80
No.10	32	UNF	3.96	4.17	4.65	4.80
No.12	24	UNC	4.34	4.60	5.28	5.46
No.12	28	UNF	4.50	4.72	5.30	5.46
No.12	32	UNEF	4.62	4.83	5.31	5.46
1/4	20	UNC	4.98	5.26	6.12	6.32
1/4	28	UNF	5.36	5.59	6.16	6.32
1/4	32	UNEF	5.49	5.69	6.17	6.32
5/16	18	UNC	6.40	6.73	7.69	7.91
5/16	20	UN	6.55	6.86	7.70	7.91
5/16	24	UNF	6.78	7.04	7.73	7.91
5/16	28	UN	6.96	7.16	7.75	7.91
5/16	32	UNEF	7.09	7.26	7.76	7.91
3/8	16	UNC	7.80	8.15	9.25	9.49
3/8	20	UN	8.15	8.43	9.29	9.49
3/8	24	UNF	8.38	8.64	9.31	9.50
3/8	28	UN	8.53	8.76	9.33	9.50
3/8	32	UNEF	8.66	8.86	9.35	9.50
7/16	14	UNC	9.14	9.55	10.82	11.08
7/16	16	UN	9.40	9.75	10.84	11.08
7/16	20	UNF	9.73	10.03	10.87	11.08
7/16	28	UNEF	10.13	10.34	10.92	11.08
7/16	32	UN	10.26	10.44	10.93	11.09
1/2	13	UNC	10.59	11.02	12.39	12.66
1/2	16	UN	10.97	11.33	12.43	12.66
1/2	20	UNF	11.33	11.61	12.46	12.67
1/2	28	UNEF	11.71	11.94	12.51	12.67
1/2	32	UN	11.84	12.04	12.52	12.67
9/16	12	UNC	11.99	12.45	13.96	14.25
9/16	16	UN	12.57	12.93	14.01	14.25
9/16	18	UNF	12.75	13.08	14.03	14.25
9/16	20	UN	12.90	13.21	14.05	14.25
9/16	24	UNEF	13.13	13.39	14.07	14.26
9/16	28	UN	13.31	13.51	14.09	14.26
9/16	32	UN	13.44	13.61	14.11	14.26
5/8	11	UNC	13.39	13.87	15.52	15.83
5/8	12	UN	13.59	14.05	15.54	15.83
5/8	16	UN	14.15	14.50	15.60	15.84
5/8	18	UNF	14.35	14.68	15.62	15.84
5/8	20	UN	14.50	14.78	15.64	15.84
5/8	24	UNEF	14.73	14.99	15.66	15.84
5/8	28	UN	14.88	15.11	15.68	15.85
5/8	32	UN	15.01	15.21	15.69	15.85
11/16	12	UN	15.16	15.62	17.13	17.42
11/16	16	UN	15.75	16.10	17.19	17.43
11/16	20	UN	16.08	16.38	17.22	17.43
11/16	24	UNEF	16.31	16.56	17.25	17.43
11/16	28	UN	16.48	16.69	17.27	17.43
11/16	32	UN	16.61	16.79	17.28	17.43
3/4	10	UNC	16.31	16.84	18.68	19.00
3/4	12	UN	16.76	17.22	18.72	19.01
3/4	16	UNF	17.32	17.68	18.77	19.01
3/4	20	UNEF	17.68	17.96	18.81	19.02
3/4	28	UN	18.06	18.29	18.85	19.02
3/4	32	UN	18.19	18.39	18.87	19.02
13/16	12	UN	18.34	18.80	20.30	20.59
13/16	16	UN	18.92	19.28	20.36	20.60
13/16	20	UNEF	19.25	19.56	20.40	20.60
13/16	28	UN	19.66	19.86	20.44	20.61
13/16	32	UN	19.79	19.96	20.46	20.61
7/8	9	UNC	19.18	19.76	21.82	22.18
7/8	12	UN	19.94	20.40	21.89	22.18
7/8	14	UNF	20.27	20.65	21.92	22.18
7/8	16	UN	20.50	20.85	21.95	22.19
7/8	20	UNEF	20.85	21.13	21.99	22.19
7/8	28	UN	21.23	21.46	22.03	22.19
7/8	32	UN	21.36	21.56	22.04	22.20
15/16	12	UN	21.51	21.97	23.48	23.77
15/16	16	UN	22.10	22.45	23.54	23.77
15/16	20	UNEF	22.43	22.73	23.57	23.78
15/16	28	UN	22.83	23.04	23.62	23.78
15/16	32	UN	22.96	23.14	23.63	23.78
1	8	UNC	21.97	22.61	24.97	25.35
1	2	UNF	23.11	23.57	25.06	25.35
1	14	UNS	23.44	23.83	25.10	25.36
1	16	UN	23.67	24.03	25.12	25.36
1	20	UNEF	24.03	24.31	25.16	25.36
1	28	UN	24.41	24.64	25.20	25.37
1	32	UN	24.54	24.74	25.22	25.37
1.1/16	8	UN	23.55	24.18	26.56	26.94
1.1/16	12	UN	24.69	25.15	26.65	26.94
1.1/16	16	UN	25.27	25.63	26.71	26.95
1.1/16	18	UNEF	25.45	25.78	26.73	26.95
1.1/16	20	UN	25.60	25.91	26.75	26.95
1.1/16	28	UN	26.01	26.21	26.79	26.96
1.1/8	7	UNC	24.64	25.35	28.10	28.52
1.1/8	8	UN	25.15	25.78	28.14	28.52
1.1/8	12	UNF	26.29	26.75	28.24	28.53
1.1/8	16	UN	26.85	27.20	28.30	28.54
1.1/8	18	UNEF	27.05	27.38	28.32	28.54
1.1/8	20	UN	27.20	27.48	28.33	28.54
1.1/8	28	UN	27.58	27.81	28.38	28.54
1.3/16	8	UN	26.72	27.36	29.73	30.11
1.3/16	12	UN	27.86	28.32	29.83	30.12
1.3/16	16	UN	28.45	28.80	29.89	30.12
1.3/16	18	UNEF	28.63	28.96	29.91	30.13
1.3/16	20	UN	28.78	29.08	29.92	30.13
1.3/16	28	UN	29.18	29.39	29.97	30.13
1.1/4	7	UNC	27.81	28.52	31.28	31.69
1.1/4	8	UN	28.32	28.96	31.32	31.70
1.1/4	12	UNF	29.46	29.92	31.41	31.70
1.1/4	16	UN	30.02	30.38	31.47	31.71
1.1/4	18	UNEF	30.23	30.56	31.49	31.71
1.1/4	20	UN	30.38	30.66	31.51	31.71
1.1/4	28	UN	30.76	30.99	31.55	31.72
1.5/16	8	UN	29.90	30.53	32.90	33.28
1.5/16	12	UN	31.04	31.50	33.00	33.29
1.5/16	16	UN	31.62	31.98	33.06	33.30
1.5/16	18	UNEF	31.80	32.13	33.08	33.30
1.5/16	20	UN	31.95	32.26	33.10	33.30
1.5/16	28	UN	32.36	32.56	33.14	33.31
1.3/8	6	UNC	30.35	31.12	34.40	34.86
1.3/8	8	UN	31.50	32.13	34.49	34.87
1.3/8	12	UNF	32.64	33.10	34.59	34.88
1.3/8	16	UN	33.20	33.55	34.65	34.89
1.3/8	18	UNEF	33.40	33.73	34.67	34.89
1.3/8	20	UN	33.55	33.83	34.68	34.89
1.3/8	28	UN	33.93	34.16	34.73	34.89
1.7/16	6	UN	31.93	32.72	35.99	36.45
1.7/16	8	UN	33.07	33.71	36.08	36.46
1.7/16	12	UN	34.21	34.67	36.18	36.47
1.7/16	16	UN	34.80	35.15	36.23	36.47
1.7/16	18	UNEF	34.98	35.31	36.25	36.47
1.7/16	20	UN	35.13	35.43	36.27	36.48
1.7/16	28	UN	35.53	35.74	36.31	36.48
1.1/2	6	UNC	33.53	34.29	37.58	38.04
1.1/2	8	UN	34.67	35.31	37.66	38.04
1.1/2	12	UNF	35.81	36.27	37.76	38.05
1.1/2	16	UN	36.37	36.73	37.82	38.06
1.1/2	18	UNEF	36.58	36.91	37.84	38.06
1.1/2	20	UN	36.73	37.01	37.86	38.06
1.1/2	28	UN	37.11	37.34	37.90	38.07
1.9/16	6	UN	35.10	35.89	39.16	39.63
1.9/16	8	UN	36.25	36.88	39.25	39.63
1.9/16	12	UN	37.39	37.85	39.35	39.64
1.9/16	16	UN	37.97	38.33	39.41	39.65
1.9/16	18	UNEF	38.15	38.48	39.43	39.65
1.9/16	20	UN	38.30	38.61	39.45	39.65
1.5/8	6	UN	36.70	37.47	40.75	41.21
1.5/8	8	UN	37.85	38.48	40.84	41.22
1.5/8	12	UN	38.99	39.45	40.94	41.23
1.5/8	16	UN	39.55	39.90	41.00	41.23
1.5/8	18	UNEF	39.75	40.08	41.02	41.24
1.5/8	20	UN	39.90	40.18	41.03	41.24
1.11/16	6	UN	38.28	39.07	42.34	42.80
1.11/16	8	UN	39.42	40.06	42.43	42.81
1.11/16	12	UN	40.56	41.02	42.53	42.82
1.11/16	16	UN	41.15	41.50	42.58	42.82
1.11/16	18	UNEF	41.33	41.66	42.60	42.82
1.11/16	20	UN	41.48	41.78	42.62	42.83
1.3/4	5	UNC	38.94	39.80	43.86	44.38
1.3/4	6	UN	39.88	40.64	43.92	44.39
1.3/4	8	UN	41.02	41.66	44.01	44.39
1.3/4	12	UN	42.16	42.62	44.11	44.40
1.3/4	16	UN	42.72	43.08	44.17	44.41
1.3/4	20	UN	43.08	43.36	44.21	44.41
1.13/16	6	UN	41.45	42.24	45.51	45.97
1.13/16	8	UN	42.60	43.23	45.60	45.98
1.13/16	12	UN	43.74	44.20	45.70	45.99
1.13/16	16	UN	44.32	44.68	45.76	46.00
1.13/16	20	UN	44.65	44.96	45.79	46.00
1.7/8	6	UN	43.05	43.81	47.10	47.56
1.7/8	8	UN	44.20	44.83	47.19	47.57
1.7/8	12	UN	45.34	45.80	47.29	47.58
1.7/8	16	UN	45.90	46.25	47.35	47.58
1.7/8	20	UN	46.25	46.53	47.38	47.59
1.15/16	6	UN	44.63	45.42	48.68	49.15
1.15/16	8	UN	45.77	46.41	48.77	49.15
1.15/16	12	UN	46.91	47.37	48.88	49.17
1.5/16	16	UN	47.50	47.85	48.93	49.17
1.5/16	20	UN	47.83	48.13	48.97	49.17
2	4	UNC	44.68	45.59	50.17	50.73
2	6	UN	46.23	46.99	50.27	50.73
2	8	UN	47.37	48.01	50.36	50.74
2	12	UN	48.51	48.97	50.46	50.75
2	16	UN	49.07	49.43	50.52	50.76
2	20	UN	49.43	49.71	50.56	50.76
2.1/8	6	UN	49.40	50.16	53.45	53.91
2.1/8	8	UN	50.55	51.18	53.53	53.91
2.1/8	12	UN	51.69	52.15	53.64	53.93
2.1/8	16	UN	52.25	52.60	53.70	53.93
2.1/8	20	UN	52.60	52.88	53.73	53.94
2.1/4	45	UNC	51.03	51.94	56.52	57.08
2.1/4	6	UN	52.58	53.34	56.62	57.08
2.1/4	8	UN	53.72	54.36	56.71	57.09
2.1/4	12	UN	54.86	55.32	56.81	57.10
2.1/4	16	UN	55.42	55.78	56.87	57.11
2.1/4	20	UN	55.78	56.06	56.91	57.11
2.3/8	6	UN	55.75	56.52	59.79	60.26
2.3/8	8	UN	56.90	57.53	59.88	60.26
2.3/8	12	UN	58.04	58.50	59.99	60.28
2.3/8	16	UN	58.60	58.95	60.05	60.28
2.3/8	20	UN	58.95	59.23	60.08	60.29
2.1/2	4	UNC	56.62	57.58	62.82	63.42
2.1/2	6	UN	58.93	59.69	62.97	63.43
2.1/2	8	UN	60.07	60.71	63.06	63.44
2.1/2	12	UN	61.21	61.67	63.16	63.45
2.1/2	16	UN	61.77	62.13	63.22	63.46
2.1/2	20	UN	62.13	62.41	63.26	63.46
2.5/8	6	UN	62.10	62.87	66.14	66.61
2.5/8	8	UN	63.25	63.88	66.23	66.61
2.5/8	12	UN	64.39	64.85	66.34	66.63
2.5/8	16	UN	64.95	65.30	66.39	66.63
2.5/8	20	UN	65.30	65.58	66.43	66.64
2.3/4	4	UNC	62.97	63.93	69.16	69.77
2.3/4	6	UN	65.28	66.04	69.32	69.78
2.3/4	8	UN	66.42	67.06	69.41	69.79
2.3/4	12	UN	67.56	68.02	69.51	69.80
2.3/4	16	UN	68.12	68.48	69.57	69.81
2.3/4	20	UN	68.48	68.76	69.61	69.81
2.7/8	6	UN	68.45	69.22	72.49	72.95
2.7/8	8	UN	69.60	70.23	72.58	72.96
2.7/8	12	UN	70.74	71.20	72.69	72.98
2.7/8	16	UN	71.30	71.65	72.74	72.98
2.7/8	20	UN	71.65	71.93	72.78	72.98
3	4	UNC	69.32	70.28	75.51	76.12
3	6	UN	71.63	72.39	75.67	76.13
3	8	UN	72.77	73.41	75.75	76.13
3	12	UN	73.91	74.37	75.86	76.15
3	16	UN	74.47	74.83	75.92	76.16
3	20	UN	74.83	75.11	75.95	76.16
3.1/8	6	UN	74.80	75.56	78.84	79.30
3.1/8	8	UN	75.95	76.58	78.93	79.31
3.1/8	12	UN	77.09	77.55	79.04	79.33
3.1/8	16	UN	77.65	78.00	79.09	79.33
3.1/4	4	UNC	75.67	76.63	81.86	82.47
3.1/4	6	UN	77.98	78.74	82.02	82.48
3.1/4	8	UN	79.12	79.76	82.10	82.48
3.1/4	12	UN	80.26	80.72	82.21	82.50
3.1/4	16	UN	80.82	81.18	82.27	82.51
3.3/8	6	UN	81.15	81.91	85.19	85.65
3.3/8	8	UN	82.30	82.93	85.28	85.66
3.3/8	12	UN	83.44	83.90	85.39	85.68
3.3/8	16	UN	84.00	84.35	85.44	85.68
3.1/2	4	UNC	82.02	82.98	88.21	88.82
3.1/2	6	UN	84.33	85.09	88.36	88.83
3.1/2	8	UN	85.47	86.11	88.45	88.83
3.1/2	12	UN	86.61	87.07	88.56	88.85
3.1/2	16	UN	87.17	87.53	88.62	88.86
3.5/8	6	UN	87.50	88.27	91.54	92.00
3.5/8	8	UN	88.65	89.28	91.63	92.01
3.5/8	12	UN	89.79	90.25	91.74	92.03
3.5/8	16	UN	90.35	90.70	91.79	92.03
3.3/4	4	UNC	88.37	89.33	94.56	95.16
3.3/4	6	UN	90.68	91.44	94.71	95.18
3.3/4	8	UN	91.82	92.46	94.80	95.18
3.3/4	12	UN	92.96	93.42	94.91	95.20
3.3/4	16	UN	93.52	93.88	94.97	95.21
3.7/8	6	UN	93.85	94.61	97.89	98.35
3.7/8	8	UN	95.00	95.63	97.98	98.36
3.7/8	12	UN	96.14	96.60	98.08	98.37
3.7/8	16	UN	96.70	97.05	98.14	98.38
4	4	UNC	94.72	95.68	100.91	101.51
4	6	UN	97.03	97.79	101.06	101.52
4	8	UN	98.17	98.81	101.15	101.53
4	12	UN	99.31	99.77	101.26	101.55
4	16	UN	99.87	100.23	101.32	101.55
4.1/8	6	UN	100.20	100.97	104.24	104.70
4.1/8	8	UN	101.35	101.98	104.32	104.70
4.1/8	12	UN	102.49	102.95	104.43	104.72
4.1/8	16	UN	103.05	103.40	104.49	104.73
4.1/4	4	UN	101.07	102.03	107.26	107.86
4.1/5	6	UN	103.38	104.14	107.41	107.87
4.1/6	8	UN	104.52	105.16	107.50	107.88
4.1/7	12	UN	105.66	106.12	107.61	107.90
4.1/8	16	UN	106.22	106.58	107.67	107.90
4.3/8	6	UN	106.55	107.31	110.59	111.05
4.3/8	8	UN	107.70	108.33	110.67	111.05
4.3/8	12	UN	108.84	109.30	110.78	111.07
4.3/8	16	UN	109.40	109.75	110.84	111.08
4.1/2	4	UN	107.42	108.38	113.61	114.21
4.1/2	6	UN	109.73	110.49	113.76	114.22
4.1/2	8	UN	110.87	111.51	113.85	114.23
4.1/2	12	UN	112.01	112.47	113.96	114.25
4.1/2	16	UN	112.57	112.93	114.02	114.25
4.5/8	6	UN	112.90	113.66	116.93	117.40
4.5/8	8	UN	114.05	114.68	117.02	117.40
4.5/8	12	UN	115.19	115.65	117.13	117.42
4.5/8	16	UN	115.75	116.10	117.19	117.43
4.3/4	4	UN	113.77	114.73	119.96	120.56
4.3/4	6	UN	116.08	116.84	120.11	120.57
4.3/4	8	UN	117.22	117.86	120.20	120.58
4.3/4	12	UN	118.36	118.82	120.31	120.60
4.3/4	16	UN	118.92	119.28	120.37	120.60
4.7/8	6	UN	119.25	120.01	123.28	123.75
4.7/8	8	UN	120.40	121.03	123.37	123.75
4.7/8	12	UN	121.54	122.00	123.48	123.77
4.7/8	16	UN	122.10	122.45	123.54	123.78
5	4	UN	120.12	121.08	126.30	126.91
5	6	UN	122.43	123.19	126.46	126.92
5	9	UN	123.57	124.21	126.55	126.93
5	12	UN	124.71	125.17	126.66	126.95
5	16	UN	125.27	125.63	126.72	126.95
5.1/8	6	UN	125.60	126.36	129.63	130.09
5.1/8	8	UN	126.75	127.38	129.72	130.10
5.1/8	12	UN	127.89	128.35	129.83	130.12
5.1/8	16	UN	128.45	128.80	129.89	130.13
5.1/4	4	UN	126.47	127.43	132.65	133.26
5.1/4	6	UN	128.78	129.54	132.81	133.27
5.1/4	8	UN	129.92	130.56	132.90	133.28
5.1/4	12	UN	131.06	131.52	133.01	133.30
5.1/4	16	UN	131.62	131.98	133.07	133.30
5.3/8	6	UN	131.95	132.71	135.98	136.44
5.3/8	8	UN	133.10	133.73	136.07	136.45
5.3/8	12	UN	134.24	134.70	136.18	136.47
5.3/8	16	UN	134.80	135.15	136.24	136.48
5.1/2	4	UN	132.82	133.78	139.00	139.61
5.1/2	6	UN	135.13	135.89	139.16	139.62
5.1/2	8	UN	136.27	136.91	139.24	139.62
5.1/2	12	UN	137.41	137.87	139.36	139.65
5.1/2	16	UN	137.97	138.33	139.42	139.65
5.5/8	6	UN	138.30	139.06	142.33	142.79
5.5/8	8	UN	139.45	140.08	142.42	142.80
5.5/8	12	UN	140.59	141.05	142.53	142.82
5.5/8	16	UN	141.15	141.50	142.59	142.83
5.3/4	4	UN	139.17	140.13	145.35	145.96
5.3/4	6	UN	141.48	142.24	145.51	145.97
5.3/4	8	UN	142.62	143.26	145.59	145.97
5.3/4	12	UN	143.76	144.22	145.71	146.00
5.3/4	16	UN	144.32	144.68	145.76	146.00
5.7/8	6	UN	144.65	145.41	148.68	149.14
5.7/8	8	UN	145.80	146.43	148.77	149.15
5.7/8	12	UN	146.94	147.40	148.88	149.17
5.7/8	16	UN	147.50	147.85	148.94	149.18
6	4	UN	145.52	146.48	151.70	152.31
6	6	UN	147.83	148.59	151.85	152.32
6	8	UN	148.97	149.61	151.94	152.32
6	12	UN	150.11	150.57	152.06	152.35
6	16	UN	150.67	151.03	152.11	152.35

Tr	P [mm]	Otwór Ø min [mm]	Otwór Ø max [mm]	Wałek Ø min [mm]	Wałek Ø max [mm]
8	1.5	6.50	6.69	7.85	8
9	1.5	7.50	7.69	8.85	9
9	2	7.00	7.24	8.82	9
10	1.5	8.50	8.69	9.85	10
10	2	8.00	8.24	7.191	7.5
11	2	9.00	9.24	10.82	11
11	3	8.00	8.31	10.764	11
12	2	10.00	10.24	11.82	12
12	3	9.00	9.31	11.764	12
14	2	12.00	12.24	13.82	14
14	3	11.00	11.31	13.764	14
16	2	14.00	14.24	15.82	16
16	4	12.00	12.38	11.074	11.5
18	2	16.00	16.24	17.82	18
18	4	14.00	14.38	17.7	18
20	2	18.00	18.24	19.82	20
20	4	16.00	16.38	19.7	20
22	3	19.00	19.32	21.764	22
22	5	17.00	17.45	21.665	22
22	8	14.00	14.63	21.55	22
24	3	21.00	21.32	23.764	24
24	5	19.00	19.45	23.665	24
24	8	16.00	16.63	23.55	24
26	3	23.00	23.32	25.764	26
26	5	21.00	21.45	25.665	26
26	8	18.00	18.63	25.55	26
28	3	25.00	25.32	27.764	28
28	5	23.00	23.45	27.665	28
28	8	20.00	20.63	27.55	28
30	3	27.00	27.32	29.764	30
30	6	24.00	24.50	29.625	30
30	10	20.00	20.71	29.47	30
32	3	29.00	29.32	31.764	32
32	6	26.00	26.50	31.625	32
32	10	22.00	22.71	31.47	32
34	3	31.00	31.32	33.764	34
34	6	28.00	28.50	33.625	34
34	10	24.00	24.71	33.47	34
36	3	33.00	33.31	35.764	36
36	6	30.00	30.50	35.625	36
36	10	26.00	26.71	35.47	36
38	3	35.00	35.31	37.764	38
38	7	31.00	31.56	37.575	38
38	10	28.00	28.71	37.47	38
40	3	37.00	37.31	39.764	40
40	7	33.00	33.56	39.575	40
40	10	30.00	30.71	39.47	40
42	3	39.00	39.31	41.764	42
42	7	35.00	35.56	41.575	42
42	10	32.00	32.71	41.47	42
44	3	41.00	41.31	43.764	44
44	7	37.00	37.56	43.575	44
44	12	32.00	32.80	43.4	44
46	3	43.00	43.31	45.764	46
46	8	38.00	38.63	45.55	46
46	12	34.00	34.80	45.4	46
48	3	45.00	45.31	47.764	48
48	8	40.00	40.63	47.55	48
48	12	36.00	36.80	47.4	48
50	3	47.00	47.31	49.764	50
50	8	42.00	42.63	49.55	50
50	12	38.00	38.80	49.4	50
52	3	49.00	49.31	51.764	52
52	8	44.00	44.63	51.55	52
52	12	40.00	40.80	51.4	52
55	3	52.00	52.31	54.764	55
55	9	46.00	46.67	54.5	55
55	14	41.00	41.90	54.33	55
60	3	57.00	57.31	59.764	60
60	9	51.00	51.67	59.5	60
60	14	46.00	46.90	59.33	60
65	4	61.00	61.38	64.7	65
65	10	55.00	55.71	64.47	65
65	16	49.00	50.00	64.29	65
70	4	66.00	66.38	69.7	70
70	10	60.00	60.71	69.47	70
70	16	54.00	55.00	69.29	70
75	4	71.00	71.38	74.7	75
75	10	65.00	65.71	74.47	75
75	16	59.00	60.00	74.29	75
80	4	76.00	76.38	79.7	80
80	10	70.00	70.71	79.47	80
80	16	64.00	65.00	79.29	80
85	4	81.00	81.38	84.7	85
85	12	73.00	73.80	84.4	85
85	18	67.00	68.12	84.2	85
90	4	86.00	86.38	89.7	90
90	12	78.00	78.80	89.4	90
90	18	72.00	73.12	89.2	90
95	4	91.00	91.38	94.7	95
95	12	83.00	83.80	94.4	95
95	18	77.00	78.12	94.2	95
100	4	96.00	96.38	99.7	100
100	12	88.00	88.80	99.4	100
100	20	80.00	81.18	99.15	100
105	4	101.00	101.38	104.7	105
105	12	93.00	93.80	104.4	105
105	20	85.00	86.18	104.15	105
110	4	106.00	106.38	109.7	110
110	12	98.00	98.80	109.4	110
110	20	90.00	91.18	109.15	110
115	6	109.00	109.50	114.625	115
115	14	101.00	101.90	114.33	115
115	22	93.00	94.25	114.1	115
120	6	114.00	114.50	119.625	120
120	14	106.00	106.90	119.33	120
120	22	98.00	99.25	119.1	120
125	6	119.00	119.50	124.625	125
125	14	111.00	111.90	124.33	125
125	22	103.00	104.25	124.1	125
130	6	124.00	124.50	129.625	130
130	14	116.00	116.90	129.33	130
130	22	108.00	109.25	129.1	130
135	6	129.00	129.50	134.625	135
135	14	121.00	121.90	134.33	135
135	24	111.00	112.32	134.05	135
140	6	134.00	134.50	139.625	140
140	14	126.00	126.90	139.33	140
140	24	116.00	117.32	139.05	140
145	6	139.00	139.50	144.625	145
145	14	131.00	131.90	144.33	145
145	24	121.00	122.32	144.05	145
150	6	144.00	144.50	149.625	150
150	16	134.00	135.00	149.29	150
150	24	126.00	127.32	149.05	150
155	6	149.00	149.50	154.625	155
155	16	139.00	140.00	154.29	155
155	24	131.00	132.32	154.05	155
160	6	154.00	154.50	159.625	160
160	16	144.00	145.00	159.29	160
160	28	132.00	133.50	158.94	160
165	6	159.00	159.50	164.625	165
165	16	149.00	150.00	164.29	165
165	28	137.00	138.50	163.94	165
170	6	164.00	164.50	169.625	170
170	16	154.00	155.00	169.29	170
170	28	142.00	143.50	168.94	170
175	8	167.00	167.63	174.55	175
175	16	159.00	160.00	174.29	175
175	28	147.00	148.50	173.94	175
180	8	172.00	172.63	179.55	180
180	18	162.00	163.12	179.2	180
180	28	152.00	153.50	178.94	180
185	8	177.00	177.63	184.55	185
185	18	167.00	168.12	184.2	185
185	32	153.00	154.60	183.88	185
190	8	182.00	182.63	189.55	190
190	18	172.00	173.12	189.2	190
190	32	158.00	159.60	188.88	190
195	8	187.00	187.63	194.55	195
195	18	177.00	178.12	194.2	195
195	32	163.00	164.60	193.88	195
200	8	192.00	192.63	199.55	200
200	18	182.00	183.12	199.2	200
200	32	168.00	169.60	198.88	200
210	8	202.00	202.63	209.55	210
210	20	190.00	191.18	209.15	210
210	36	174.00	175.80	208.75	210
220	8	212.00	212.63	219.55	220
220	20	200.00	201.18	219.15	220
220	36	184.00	185.80	218.75	220
230	8	222.00	222.63	229.55	230
230	20	210.00	211.18	229.15	230
230	36	194.00	195.80	228.75	230
240	8	232.00	232.63	239.55	240
240	22	218.00	219.25	239.1	240
240	36	204.00	205.80	238.75	240
250	12	238.00	238.80	249.4	250
250	22	228.00	229.25	249.1	250
250	40	210.00	211.90	248.68	250
260	12	248.00	248.80	259.4	260
260	22	238.00	239.25	259.1	260
260	40	220.00	221.90	258.68	260
270	12	258.00	258.80	269.4	270
270	24	246.00	247.32	269.05	270
270	40	230.00	231.90	268.68	270
280	12	268.00	268.80	279.4	280
280	24	256.00	257.32	279.05	280
280	40	240.00	241.90	278.68	280
290	12	278.00	278.80	289.4	290
290	24	266.00	267.32	289.05	290
290	44	246.00	248.00	288.6	290
300	12	288.00	288.80	299.4	300
300	24	276.00	277.32	299.05	300
300	44	256.00	258.00	298.6	300
